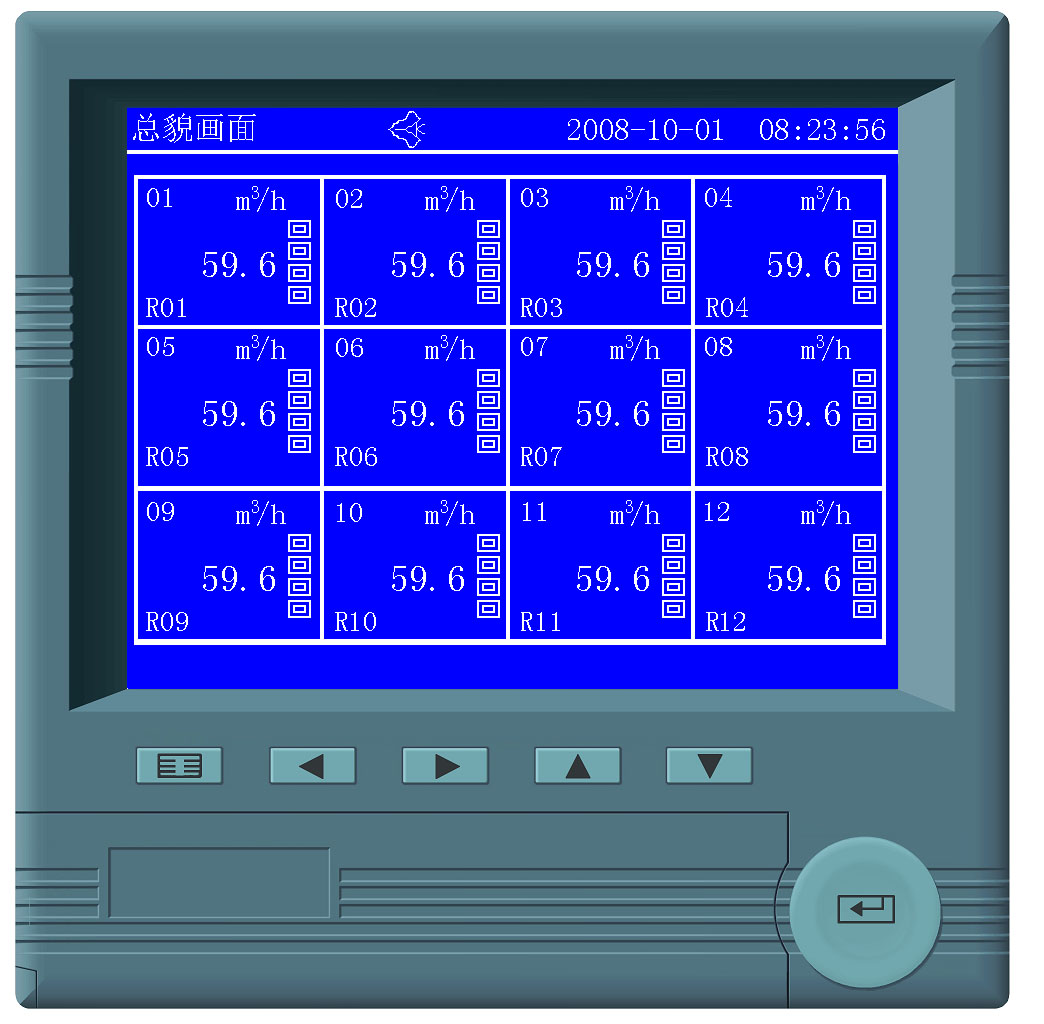

采用进口5.6 英寸320*240点阵TFT高亮度图形液晶显示屏，具有画面清晰、

性能稳定、色彩绚丽、视角宽，使用寿命长等特点；

输入规格：全隔离万能输入，12通道信号输入，通道间全隔离，隔离电压大于1000V；

隔离阻抗： 20MΩ @ 500V；

记录容量： 64（FLASH容量可选择）；

电压输入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；

电流输入：0-10mA、4-20mA（阻抗250Ω）；

热电阻： PT100、Cu50（要求三线电阻平衡，引线电阻<10Ω）；

热电偶：S、B、K、T、E、J、F2、 WRE25；

输出规格： 传感器配电 24VDC，负载能力≤700Ω，单独隔离配电≤40mA/路

报警输出：12路继电器触点输出，触点容量0.5A@125VAC/1A@30VDC，可组态上上限、上限、下限、下下限；

通讯、打印：通讯接口----RS232C或RS485，波特率----（1200、2400、9600、19200），

打印接口----RS232C直接连接微型打印机；

数据备份和转存： 128M、256M 、512M、1G及其它可以兼容的U盘.

-------------------------------------------------------------------------------------------

推荐阅读文章：    上海绎捷R4000十六通道蓝屏无纸记录仪在水泥企业回转窑上的应用

　工源水泥厂是建材行业的大型骨干企业之一，现有4台带余热锅炉干法中空水泥回转窑。其中#1，#2窑的规格为Φ3.3m×70m，#3窑的规格为Φ3.3m×58m， #4窑的规格为Φ4.0m×70m;年产水泥>100万t。熟料煅烧是水泥生产过程中的中心环节，对熟料煅烧系统中的主要热工参数:窑尾温度、窑速、负压等进行准确的检测并合理地控制，有助于保证水泥生产工艺设备性能的充分发挥及长期安全运转，从而实现高产优质低耗生产。该公司从2005年8月起采用集测量与管理为一体的上海绎捷R4000十六通道蓝屏无纸记录仪检测#1、#2窑上的尾温、负压、转速及#4窑的料仓仓重等七项参数，效果良好。
　　1、上海绎捷R4000十六通道蓝屏无纸记录仪简介
　　上海绎捷R4000十六通道蓝屏无纸记录仪（以下简称上海绎捷R4000无纸记录仪）是无纸记录仪的第三代产品，它采用了宽视角、宽温度塑料工业网版权所有，640×480点阵液晶显示记录曲线;FLASH RAM快速存储记录数据;高可靠USB数据备份三项新技术。我公司上海绎捷R4000无纸记录仪共有16个全智能模拟输入通道，体积小、功耗低，可直接接收热电阻、热电偶及标准信号的输入。因此，对于窑尾温度用热电偶检测后产生的电压信号（mV），可以直接输入到DR记录仪的通道中;而窑的转速、负压及料仓的仓重信号只需转化成4～20mA标准信号后即可送到上海绎捷R4000无纸记录仪的通道中。
　　2、上海绎捷R4000无纸记录仪的现场操作及显示
　　安装在#1、#1窑头操作控制台上的上海绎捷R4000无纸记录仪，通过对窑尾温度、窑速、负压及仓重的检测，将结果以数值的方式或者是以曲线的方式在其液晶显示屏上进行实时显示。现场共设有八种显示画面，其中的主画面能同时显示检测的七项参数。#1、#2窑头的看火工根据主画面的显示结果以及自已多年的观火经验金属加工网，可及时地调整窑的运转状态。如：在主画面上显示检测的尾温过高或者过低时，就要及时调整喷煤量的大小，从而保证生产出质量好、产量高、消耗低的熟料。另在主画面上设置有各种的功能按钮，可方便地进行如：画面选择、通道选择、历史记录的追忆以及数据存盘等操作.
