• R7600增强型无纸记录仪,旨在满足用仪单位的理性需求、提升用仪单位的感性体验,主要应用于石油石化、化学化工、造纸塑胶、纺织印染、冶金建材、科教国防、生物医疗、市政环保、能源计量、食品粮油、烟酒饮料、设备制造、设备成套及农林畜牧渔等各行业。

    •

  • 详细介绍
  • 产品选型

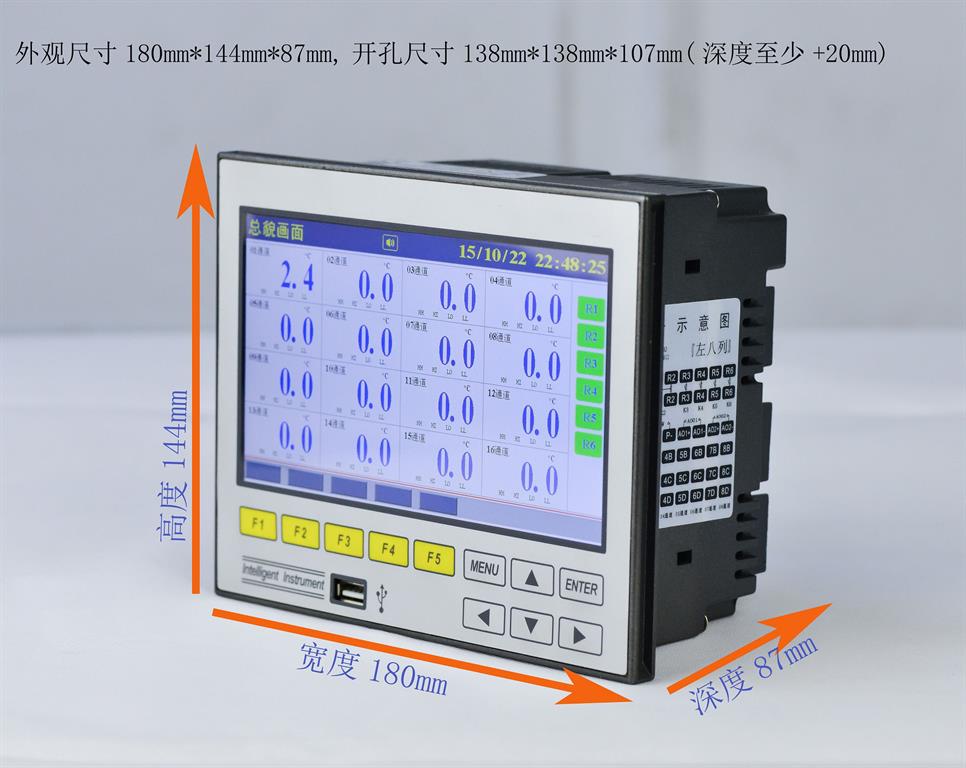

    • R7600系列增强型无纸记录仪,7英寸高档彩色液晶屏显示。通道全隔离万能信号输入,1-12通道可选。多种通讯接口、6路继电器输出、6路馈电输出等功能可以自由选择,最适合用于温湿度监测,热处理工序,电流电压测量等。本产品已经经检测机构认证,EMC测试可以达4级。性能稳定可靠,色彩丰富,操作简单,更能让您体验到好品质的魅力。




      屏幕:7英寸真彩TFT LCD

        精度:实时显示:±0.2%F.S.

        追忆精度:±0.2%F.S.(注:热电偶应去掉冷端误差)

        处理器

        采用高性能的ARM Cortex-M3 32位的RISC内核,可同时实现多路信号采集、记录、显示和多路报警

        存储模块

        采用大容量并行NAND FLASH闪存芯片存贮历史数据,采用串行FRAM存储芯片存贮系统配置参数等关键信息

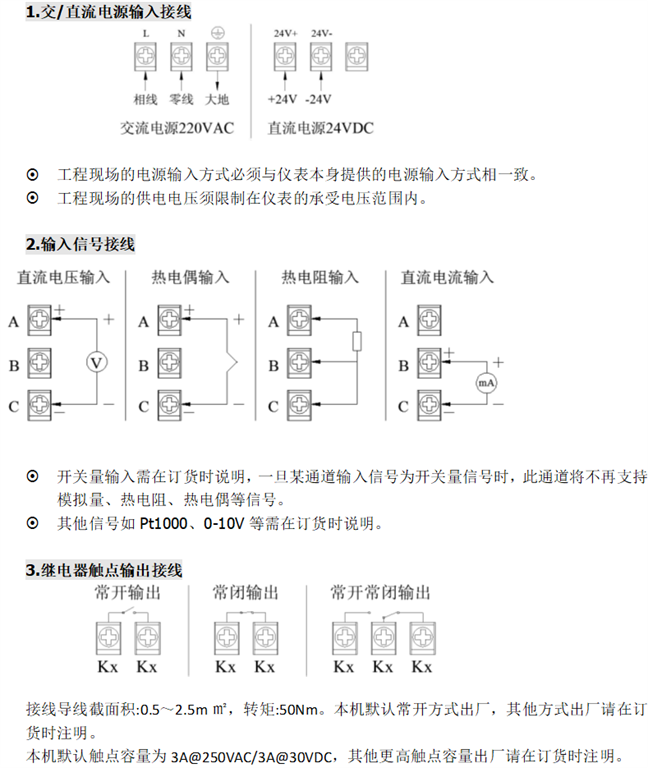

        输入功能输入规格:全隔离万能输入,最大支持12路模拟量输入

        电压输入:0-5V、1-5V、0-20mV、0-100mV

        电流输入:0-10mA、4-20mA、0-20mA

        电阻输入:Res

        热电阻:PT100、Cu50、G53、Cu100、BA1、BA2(要求三线电阻平衡,引线电阻<10Ω)

        热电偶:S、B、K、T、R、E、N、J

        辐射高温计:F1、F2

        钨铼:WRe3-25、WRe5-26

        注意:

        其它输入信号(如开关量输入(DI)或分度号(如PT1000)或0-10V需在订货时注明。

        输出功能

        配电输出:最多支持3组变送器配电+24VDC,每组配电≤60mA。3组即6个配电输出。

        继电器报警输出:最多支持6路继电器报警输出,触点容量3A 250VAC/3A 30VDC,可组态上上限、上限、下限、下下限报警

        通讯打印

        通讯接口:提供RS232C和RS485两种通讯接口供用户选择,支持同时使用RS232C和RS485,支持同时使用RS232C和RS232C,支持Modbus RTU协议,波特率----(1200、4800、9600、19200、38400、57600)

        打印接口:RS232C直接连接微型打印机,波特率1200

        记录功能

        记录容量:64/128/192/248MB(FLASH容量可选择);

        记录间隔:1秒至240秒,共分11档:

        1/2/4/8/12/24/36/60/120/180/240秒可选;

        记录时间:记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关,计算公式如下(代入数值的单位要与公式中一致):

        数据转存

        数据备份和转存:支持USB 1.1、2.0优盘,支持1G到32G的U盘进行数据转存,兼容性强,可兼容市面上绝大多数的U盘(推荐使用工业版优盘)

        供电电源

        供电电源:100~240VAC(额定电源电压220VAC),50/60HZ交流电源供电,支持24VDC(18VDC-36VDC)直流电源供电(直流供电需在订货时注明)

        保护功能

        断电保护:内置存储器保护参数和历史数据,断电后永久保存

        时钟保护:集成硬件时钟,掉电后也能准确运行

        误差精度

        热电偶冷端补偿误差:±2℃

        时钟误差:±2秒/天

        工作环境【禁止在易燃、腐蚀性环境下工作】

        工作温度:0~50℃(避免日光直晒)

        相对湿度:0~85%R.H(无凝结)

        海拔高度:<2000m(特殊规格除外)

        运输和贮存环境

        运输和贮存温度:-20~60℃(避免日光直晒)

        运输和贮存湿度:5~95%R.H(无凝结)

        仪表净重

        净重:≤3.0Kg









      本公司承诺:我们供货时所应提供的仪表本体以及相关配件、附件都是经过精准校准测试,品控层层把关和抽检,所以在材质和制造工艺上都不存在任何缺陷。

      从仪表购买之日起开始计算,在正常质保期内,若收到用户关于此类缺陷的通知,本公司对已核实缺陷的产品实行无条件免费维修或更换。

      售前咨询电话:400-658-0003    售后技术电话: 400-900-5633

      售后服务承诺:

      1、客户的技术疑问,我们承诺在3个小时内处理完毕。

      2、返厂维修的仪表我们承诺在3个工作日内出具检测结果,5个工作日内完成维修。

      3、维修好的仪表寄给客户2周之内对用户进行回访,并提供仪表相关技术的免费咨询。
